Latihan Soal PSAJ - Kompetensi Keahlian (2024)

By

Latihan soal ini diperuntukkan untuk Siswa Siswi XII DPIB dan XII KGSP yang akan mengikuti PSAJ, selamat belajar ^^

  1. Untuk pembuatan pondasi, dengan kondisi lapisan tanah keras pada kedalaman antara 3 m sampai 5 m, supaya praktis dalam pelaksanaan maka cocok digunakan jenis pondasi ...

    1. sumuran

    2. tiang pancang

    3. tiang straus

    4. batu kali

    5. batu bata


  1. Dalam menggambar teknik, untuk membuat garis yang tidak lurus menggunakan mal ...

  1. sablon

  2. arsitek

  3. huruf

  4. lengkung

  5. persegi

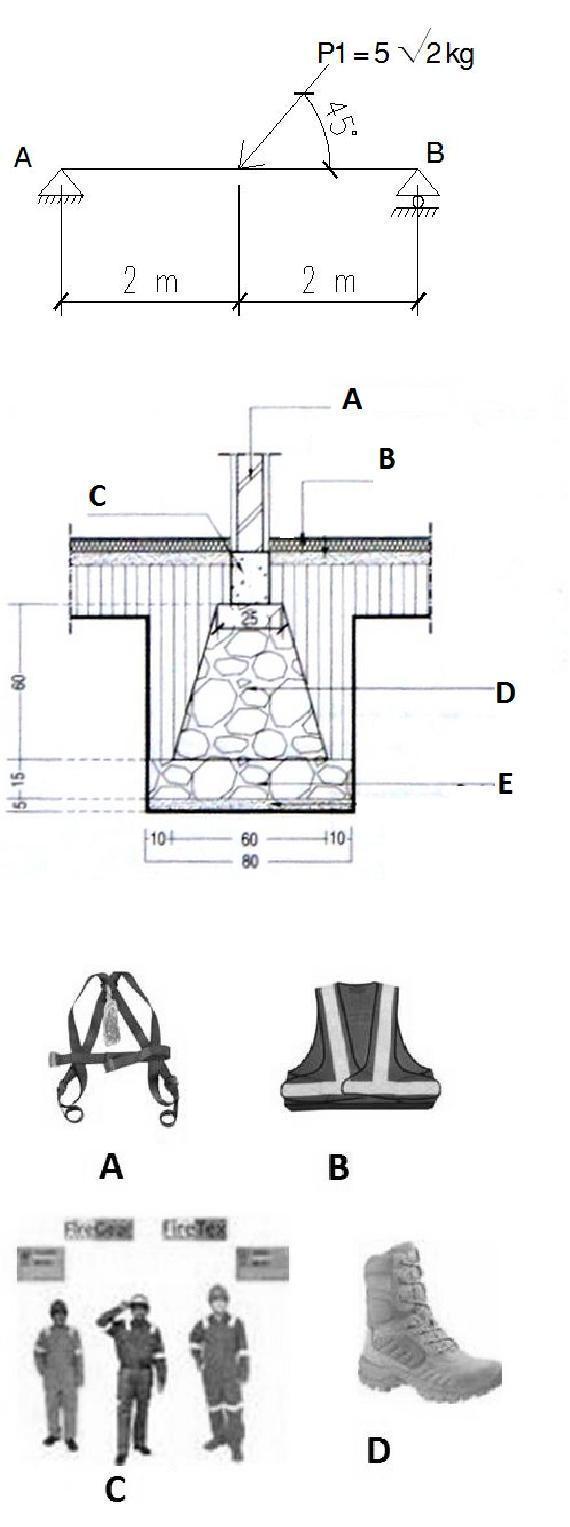

  1. Perhatikan bagian-bagian konstruksi pondasi berikut ini! Notasi B, C dan E adalah…

  1. Spesi, slof dan aanstamping

  2. Tembok spesi dan slof

  1. Spesi, pasangan batu kali dan aanstamping

  1. Pasir urug, spesi dan aanst amping

  2. Slof, pasangan batu kali dan aanstamping


  1. Perintah dalam perangkat lunak AutoCAD yang digunakan untuk membagi garis/obyek gambar menjadi beberapa bagian, berdasarkan “jarak”nya adalah…

  1. Chamfer

  2. Explode

  3. Xcopy

  4. Divide

  5. measure

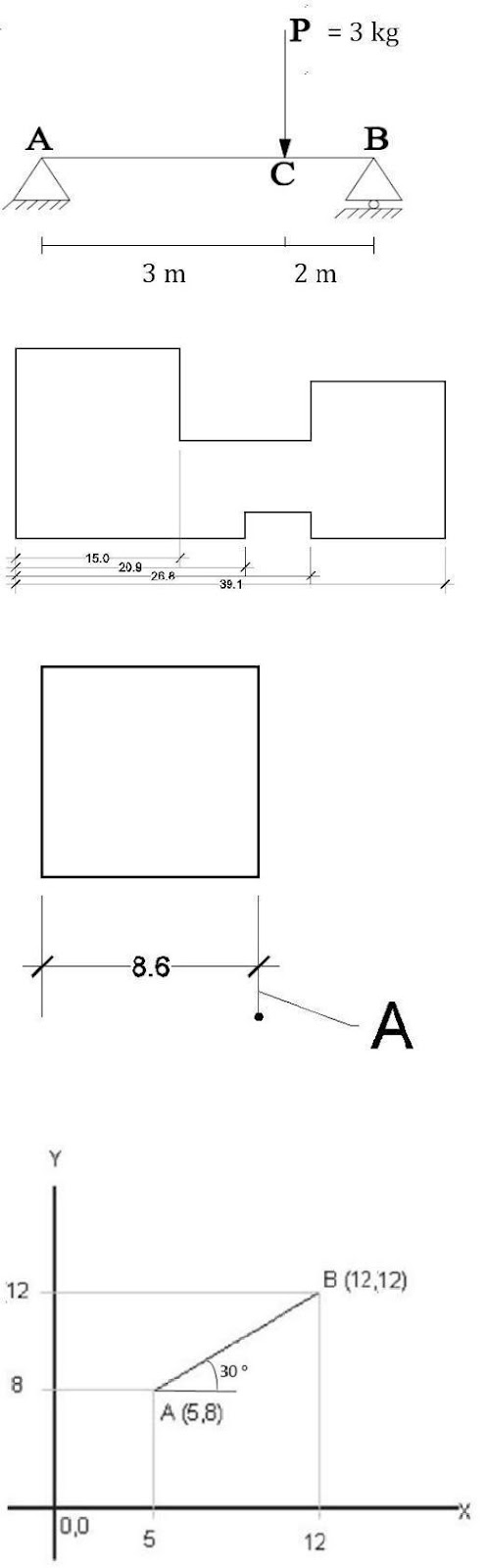

  1. Perhatikan gambar di bawah ini, untuk membuat dimensinya menggunakan perintah…

  1. dimlinear

  2. dimangular

  3. dimaligned

  4. dimbaseline

  5. dimcontinue


  1. Apakah fungsi dari freeze pada layer adalah ....


  1. mengunci obyek pada layer sehingga tidak bisa di rubah

  2. menyembunyikan  objek pada layer

  3. memberikan  tebal tipis dan jenis garis pada obyek

  4. memberi nama pada obyek

  5. memberikan  kode obyek pada layer

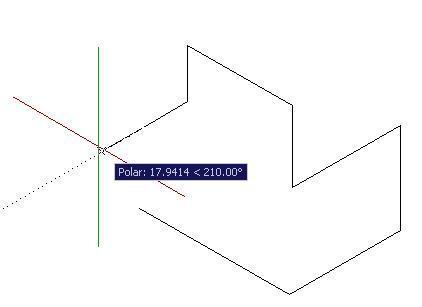

Untuk menggambar isometri dengan menggunakan sumbu x dan y dengan cara ....

  1. Tools – Snap and grid – Drfating setting – isometric snap

  1. Tools – Drafting settings – Snap and Grid – Isometric snap

  2. Tools – Dynamic input – Snap and Grid – Isometric snap

  3. Tools – Dynamic input – 3D object snap – Isometric snap

  4. Tools – Drafting settings – 3D object snap – Isometric snap

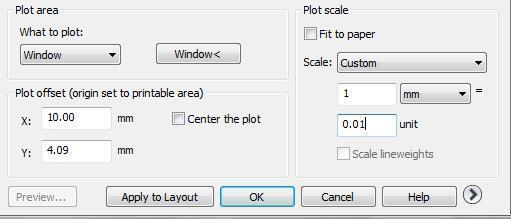

  1. Pada scala plot model tertera nilai  1 mm dan 0.01 unit, ini artinya adalah ....


  1. Gambar 1 unit akan tercetak 10 mm atau 1 cm

  2. Gambar 10 mm atau 1 cm akan tercetak 1 unit

  3. Gambar 10 mm atau 1 cm akan tercetak 0.1 unit

  4. Gambar 0.1 unit akan tercetak 10 mm atau 1 cm

  5. Gambar 1 unit akan tercetak 100 mm atau 10 cm


  1. Skala pencetakan dalam modus Layout adalah 1 : 1 , agar gambar tercetak dengan skala tertentu ( missal 1 : 100) langkah adalah sebagai berikut:

  1. aktifkan modus layout

  2. tentukan posisi objek yang akan dicetak

  3. klik kanan viewport

  4. klik properties

  5. tentukan skala ( 1 : 100 )

  6. siap dicetak

Urutkan langkah yang betul adalah ....


  1. Syarat Lindungan beton/ selimut beton untuk berbagai bagian konstruksi sebagai berikut:

1,0 cm   1,5 cm   2,0 cm  2,5 cm  3,0 cm  3,5 cm

Untuk Tebal penutup beton/ lindungan beton untuk bagian KOLOM yang berada diluar

adalah ....

  1. 1,5 cm

  2. 2,0 cm

  3. 2,5 cm

  4. 3,0 cm

  5. 3,5 cm


  1. Perhatikan gambar denah berikut ini ! Beda tinggi antara lantai teras depan dengan lantai KM/WC adalah

  1. 0,12 cm

  1. 0,80 cm

  2. 1,20 cm

  3. 8,00 cm

  4. 12,00 cm


  1. Laporan pekerjaan konstruksi ditujukan kepada ….

  1. Owner

  2. Kontraktor

  3. Pengawas

  4. Perencana

  5. Para pekerja


  1. Dalam konstruksi rumah tinggal sederhana kusen pintu dari kayu dibagian ambang bawah selalu dipasang tidak langsung tapi selalu dipasang umpak, fungsi umpak adalah…

  1. Menghemat kayu

  2. Menambah gaya tekan pada konstruksi kusen

  3. Mengurangi dan menahan air dari bawah agar tidak lapuk

  4. Menambah hiasan

  5. Menahan momen


  1. Berikut keterangan yang tepat secara berurutan adalah . . .

a. A = Median jalan, B = bahu jalan, C = Talud

b. A = Jalur lalu lintas, B = bahu jalan, C = Talud

c. A = Drainase, B = Talud, C = bahu jalan

d. A = Jalur lalu lintas, B = Median Jalan, C = Drainase

e. A = Talud, B = bahu jalan, C = Talud


Lanjut soal berikutnya klik dibawah ini :
