Latihan soal ini diperuntukkan untuk Siswa Siswi XII DPIB dan XII KGSP yang akan mengikuti PSAJ, Selamat Belajar ^^
.png)
Dalam prinsip-prinsip desain gambar di bawah ini mengandung prinsip....
kesebandingan
irama/ritme
keseimbangan radial
keselarasan
penekanan

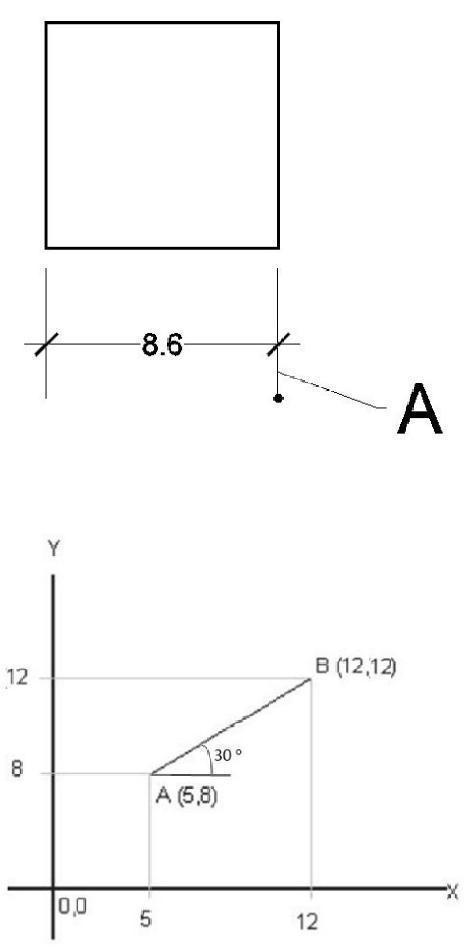

Perhatikan gambar di bawah keterangan yang tepat untuk notasi A adalah …
offset from origin
extend beyond ticks
extend beyond dim line
offset from dim line
baseline spacing
Ukuran kertas gambar A1 dalam standar ISO adalah ...
585 x 829 mm
541 x 785 mm
510 x 754 mm
594 x 841 mm
620 x 861mm
Panjang batu bata = 2x lebar batu bata + tebal siar
Lebar batu bata = 2 x tebal batu bata + tebal siar
Siar diambil 1 cm= 10 mm,panjang batu bata =230mm
Panjang batu bata= 221 mm, lebar= 101 mm dan tebal 50 mm
Panjang batu bata=220 mm, lebar = 100 mm dan tebal 50 mm
Panjang batu bata =225 mm, lebar = 115 mm dan tebal 50 mm
Panjang batu bata=230 mm, lebar = 110 mm dan tebal 50 mm
Panjang batu bata= 230 mm, lebar = 101 mm dan tebal 50 mm \
Bagian jalan yang dipergunakan untuk lalu lintas kendaraan yang secara fisik berupa perkerasan jalan adalah . . .
a. Jalur lalu lintas
b. Bahu jalan
c. Median jalan
d. Drainase
e. Separator
Hal penting dalam interior adalah, keseimbangan, harmoni, seirama, dan keinginan secara bersama. Yang dimaksud harmoni adalah…
Kemajemukan gagasan
Keinginan untuk berubah
Kebersamaan dalam satu ide
Ide yang berbeda pada konsep
Kesatuan ide desain

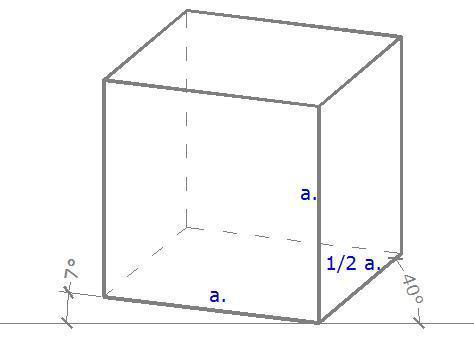

Perhatikan gambar tiga dimensi berikut ini. Gambar tiga dimensi ini dalam bentuk ....
isometri
dimetri
trimetri
oblique
proyeksi
Perintah dalam perangkat lunak AutoCAD yang digunakan untuk membagi garis/obyek gambar menjadi beberapa bagian, berdasarkan “jarak”nya adalah…
chamfer
explode
divide
xcopy
measure
Simbol dalam penggambaran instalasi listrik, menyatakan ....
kotak kontak
saklar kutub dua
saklar tukar
saklar kutub tunggal
saklar fungsi ganda
Jika pemasangan 1 m2 lantai keramik 30/30 diperlukan 1,01 m2 keramik @ Rp.22.500,00 ; 0,16 sak PC @ Rp. 33.500,00 ; 0,03 m3 pasir pasang @ Rp 110.000,00 ; 0,013 kg semen warna @ Rp 6.000,00 ; 0,187 orang pekerja @ Rp 22.000,00 ; 0,300 orang tukang batu @ Rp.27.500,00 ; 0,037 orang kepala tukang batu @ Rp 29.000,00 ; 0,018 orang mandor @ 32.000,00. maka harga untuk pemasangan 1 m2 lantai keramik 30/30 adalah ...
Rp 31.500,00
Rp 45.500,00
Rp 54.500,00
Rp 228.500,00
Rp 282.500,00
Pondasi beton bertulang pelat setempat (footplate) cocok digunakan apabila...
Kondisi tanah dengan tanah keras tidak dalam/dangkal
Daya dukung tanah besar dan merata seluruh lokasi
Kondisi tanah tidak keras/liat dan daya dukung tanah rendah
Kondisi tanah tidak stabil
Tanah keras bagian dalam mencapai kedalaman kurang 1 m

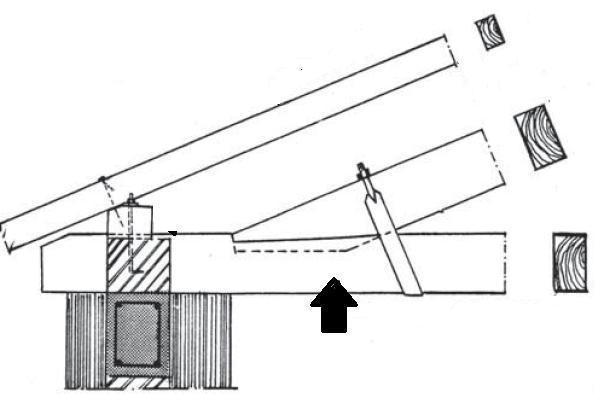

Nama bagian Kuda-kuda yang ditunjuk oleh anak panah, pada gambar detail kuda-kuda adalah ....
balok gording
balok tarik
balok gapit
balok tembok
balok nok
Pola pemasangan ubin yang menyatu antar ruang sebaiknya dimulai dari titik tengah untuk ruang…
Teras
Dapur
Ruang Keluarga
Ruang Tamu
Kamar Tidur

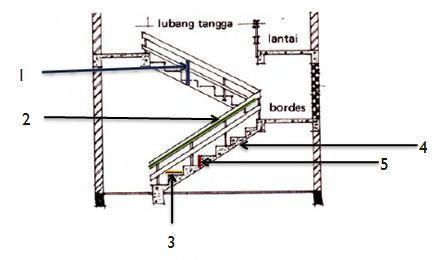

Perhatikan gambar konstruksi tangga di bawah ! No. 3 menunjukkan bagian ...
railling
handrail
aantrede
boom
optrede
Tebal selimut beton (beton decking) pada balok untuk konstruksi yang diluar (tidak terlindung) adalah...
1,5 cm
2 cm
2,5 cm
3 cm
6 cm

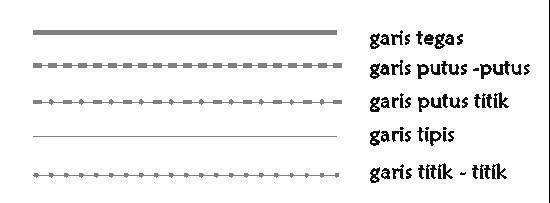

Perhatikan tiga gambar garis berikut ini!
Gambar garis putus titik( kira-kira 1/3 tebal garis gambar), adalah menunjukkan ....
garis yang terlihat di belakang potongan ataupun tidak terlihat karena terhalang
sebagai garis sumbu
garis ukuran dan garis bantu
garis yang terlihat atau tampak pada suatu benda
garis yang menyatakan potongan
Sebuah bidang ABC, panjang sisi BC = 5 m, digambar dengan skala 1:25, maka
panjang sisi BC adalah ....
A. 5 cm
B. 10 cm
C. 15 cm
D. 20 cm
E. 25 cm
Dinding tembok kamar mandi menggunakan spesi dengan perbandingan campuran ....
1 kapur : 2 pasir
1 PC : 2 pasir
2 PC : 1 pasi
1 PC : 3 pasir
1 kapur : 3 pasir
Bagian terminal akhir dari instalasi listrik yang terpasang secara permanen (terpasang di dinding) untuk menyalurkan listrik ke peralatan listrik yang membutuhkan sepertri di colokan televisi, yaitu …
sekering
meteran
switch
stop kontak
steker
